一、产品概述

数显电流表是我公司研制的数显电测仪表经验及充分研究国内外产品、用户需求和高低压配电的基础上研制而成的新一代电测仪表。基本最新MCU微处理器技术和模块化结构，产品具备高抗干扰性高稳定性，高精度等特点。适用于配电系统的单相和三相电流参数测量。该系列仪表变比可调，支持开关量输入、继电器输出、模拟量输出及通讯(RS485Modbus-RTU协议)，提供多种不同的安装尺寸，可直接替代模拟指针电流表，更广泛的适用于各种控制系统(SCADA、DCS等)。

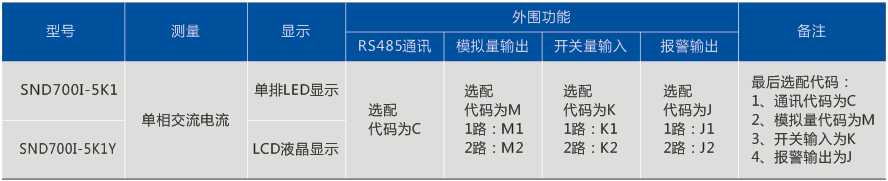

二、功能接线示意图

三、接线说明

▲当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。

▲当选用电流量程1（2）A、1.5（6）A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。

▲要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。

▲仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
