一、产品概述

智能型微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于 石油、化工、电力、冶金、煤炭、轻工、纺织等行业。 符合标准：GB3836.3-2000、GB14048.4-2003、IEC255

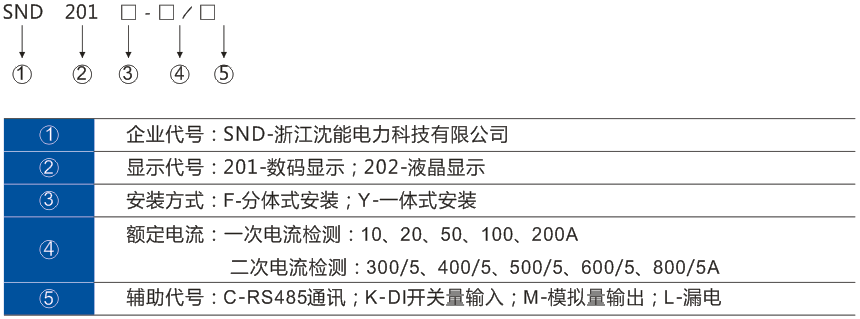

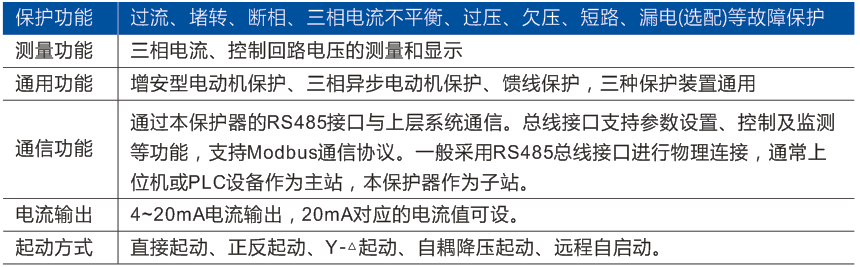

二、保护特性

▲启动保护：在启动时间内，过电流不起保护作用，只对断相、过压、欠压、短路及三相不平衡、超时启动进行保护。

▲过压保护：在工作电压超过设定值时6秒内动作。（出产默认为260V）A欠压保护：在工作电压低于设定值时6秒内动作。（出产默认为180V）

▲断相保护：当任何一相断开电源时，动作时间≤2.0s。

▲堵转保护：当工作电流达到整定电流值的倍数时，动作时间≤2.0s。

▲不平衡保护：当任何两相间的电流值相差达到设定百分比值时，动作时间≤2.0s。

▲欠流保护：当工作电流连续低于设定欠流门限时，动作时间≤10s。

▲漏电保护：当零序互感器检测到漏电电流值达到设定值时≤1s内动作。（出厂默认为“1"）

▲短路保护：当短路电流达到设定漏电电流的5倍以上时，动作时间≤2.0s。（无需要设置）

▲过流保护：过流保护动作时间为反时限保护或速断保护。

三、技术数据

▲来电自启动：有此功能的保护器，需要用户设置自启动时间，此时电动机不能通讯启动。(出厂默认为“0”关闭功能，订货时选配功能)

▲启动超时保护：当启动时间延时结束后电流还大于过载电流设定值时判定为启动超时保护。(出厂默认为 5s，1~120s可设)

▲触点容量：AC220/5A、AC380V/3A、电寿命≥105次。

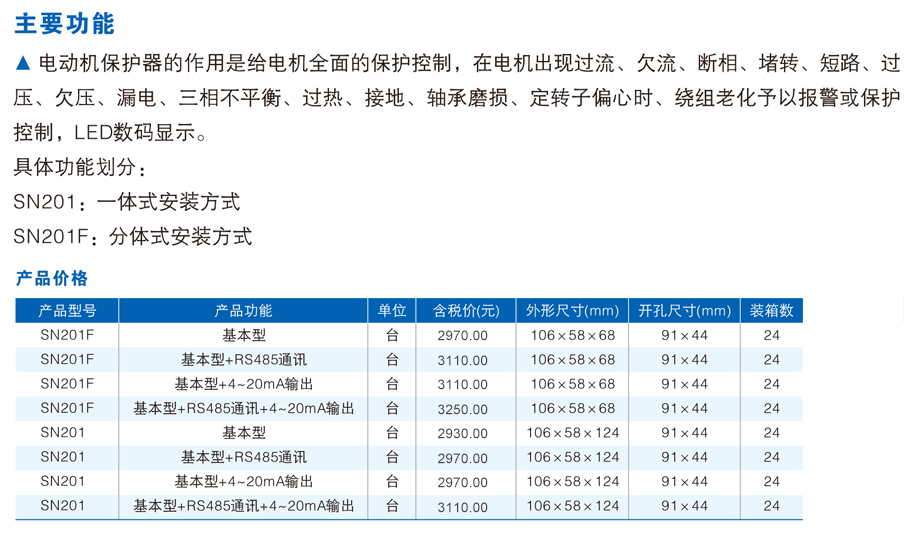

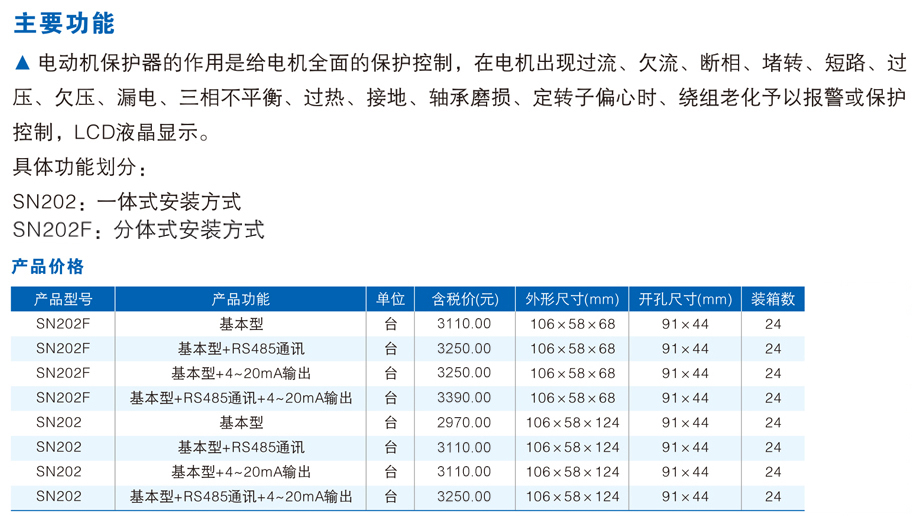

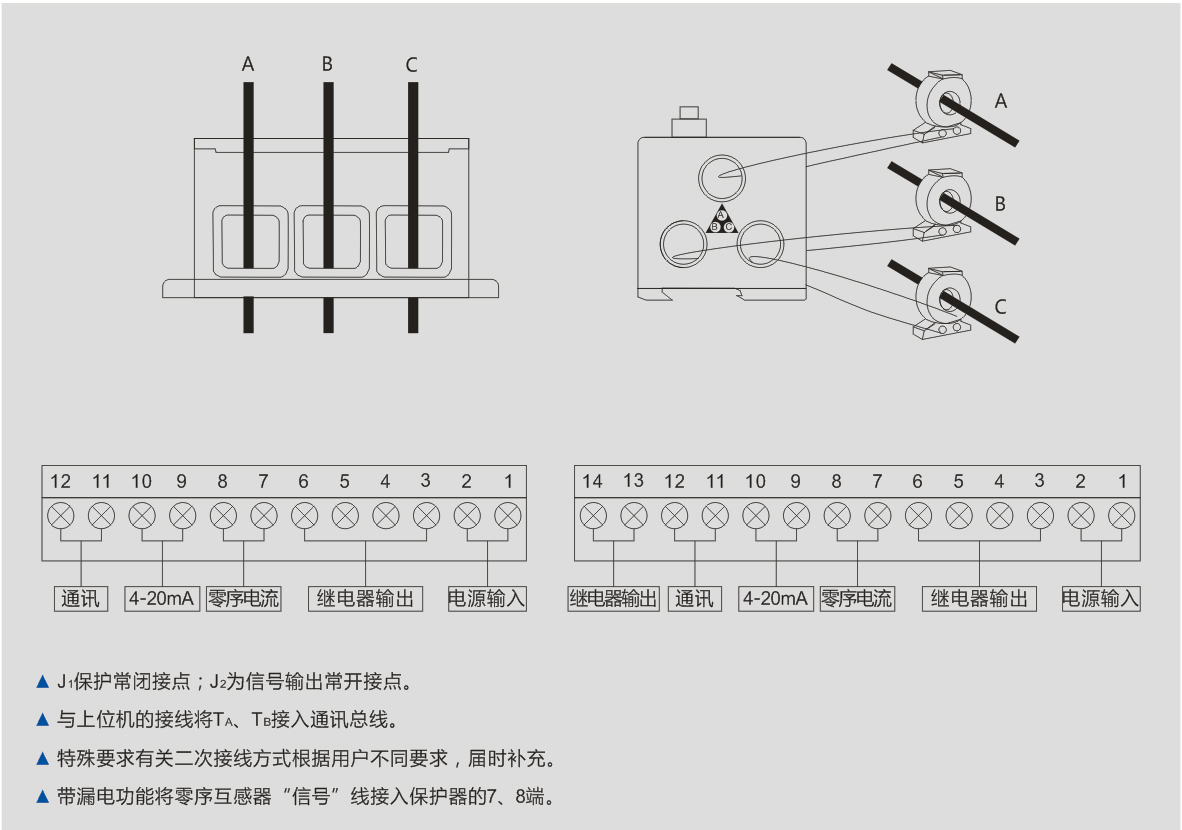

▲触点特性：触点J1常闭，触点J2常开。(以外壳接线图为准)

▲允许误差：±5%

▲分体显示：距离小于500cm标准配置100cm

▲设置功能：根据电动机的正常运行电流值设置保护参数。

▲配比功能：在200A及200A以下的保护器不需要配置互感器，大于200A以上的保护器需要配置标准0.66型3只变比为5A的电流互感器，二次线再通过我们自带的互感器。例如400A规格需要配三只400A/5A的电流互感器。

▲通讯协议：支持厂内自行编制，MODBUS等各种通讯协议。(订货时注明)

▲电流输出：三相电流平均值转换为DC4-20mA信号输出。

四、设置、运行及故障指示

在运行过程中，循环显示A、B、C相电流值，每项显示停留3s当电动机出现过载时，过载指示灯闪烁，且过载电流倍数越大，过载灯闪烁得越快，直至跳闸。如电流恢复正常，闪烁自动消失。

当检测到故障达到动作时间时，发出跳闸信号，相应故障指示灯点亮，显示故障代码。无自启动功能时，排除故障按复位键可自动或手动启动电动机；有自启动功能时，保护器必须断电30s后重新上电才可再次启动。

在工作停机后，按移位键可查询故障记录(1为最近一次故障)，按数据键可查询电动机每次运行工作时间和累计运行时间。
